CS2020B 20A Potenciostato de potencia de alta potencia de corriente alta

20A Aumento de corriente Potenciostato de alta corriente de alta potencia

CS2020B Refuerzo de corriente

El potencializador de un solo canal (CS350M / CS310M / CS300M, etc.) puede lograr una salida máxima ± 2A / 10V cuando se utiliza solo.Este valor es ±1A/10V para cada canal del bipotenciostato (CS2350M/CS2150M) y el potencialostato multicanal (CS310X)..

Un refuerzo de corriente CS2020B se puede conectar a un potencializador de un solo, dos o varios canales para aumentar la corriente (hasta 20A).Tenga en cuenta que un conjunto de CS2020B puede aumentar sólo un canal de bi / multi-canal potencial.

Cuando no esté conectado el refuerzo, el potencióstato también puede utilizarse solo.

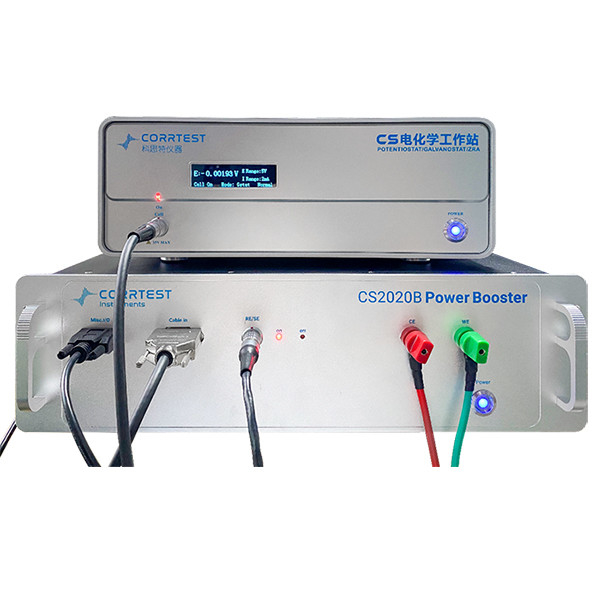

CS2020B potencializador de corriente +potenciostato de un solo canal (como CS350M)

CS2020B refuerzo de corriente +potenciostato multicanal (enmarcado en rojo)

Fig. 1: Curva para el experimento galvanostático - corriente constante de salida de hasta 20A

Fig. 2: Conexión del CS2020B con el ánodo y el cátodo del núcleo de la batería

Figura 3: Resultados de EIS del núcleo de la batería CATL-LAE895

Las especificaciones clave (cuando se combine CS2020B+potenciostático)

Rango de potenciales: ±10V

Rango de corriente: ± 20A

Rango de corriente: 20Rango fijo

Voltado de conformidad: ±13V (cuando la salida ±20Alimita la corriente, la salida máxima ±10V@20A)

EIS Rango de frecuencia: =50KHz

Comunicación: RS485

Técnicas (cuando se combine CS2020B+potenciostático)

Polarización estable

• Potencial de circuito abierto (OCP)

• Potenciostática (curva I-T)

• Galvanostático

• Potenciodinámica (gráfico de la tabla)

• Galvanodinámico (DGP)

Polarización transitoria

• Posibilidad de realizar varios pasos

• Pasos de corriente múltiple

• Escalones potenciales (VSTEP)

• Escalera galvánica (ISTEP)

Método cronológico

• Cronopotentiometría (CP)

• Perímetro de cronoamperiometría (CA)

• Cronoculometría (CC)

El valor de las emisiones de CO2

• Voltametría de barrido lineal (LSV)

• Voltametría cíclica (CV)

Espectroscopia de impedancia electroquímica (EIS)

• EIS frente a la frecuencia (IMP)

• EIS frente al tiempo (IMPT)

• EIS frente al potencial (IMPE) (Mott-Schottky)

Prueba de la batería

• Carga y descarga de la batería

• Carga y descarga galvanostáticas (GCD)

• Carga y descarga potenciales (PCD)

• Técnica de titulación intermitente potenciostática (PITT)

• Técnica de titulación intermitente galvanostática (GITT)

Mediciones de la corrosión

• Curva de polarización cíclica (CPP)

• Curva de polarización lineal (LPR)

• Reactivación electroquímica de potencia cinética (EPR)

• Ruido electroquímico

• Amperiómetro de resistencia cero (ZRA)

Suministro estándar para el refuerzo CS2020B:

-CS2020B Instrumento de refuerzo de corriente*1 conjunto

- Cable de alimentación * 1 pieza

- Cable de conexión de puerto serie DB9 * 2 piezas (1 para reemplazar en el futuro en caso de que se rompa)

- cable de conexión DB15* 2 piezas (1 para reemplazo)

- Cable de muestreo potencial* 2 piezas (1 para reemplazo)

- CS2020B Cables de electrodos especializados (cables de electrodos de cocodrilo*2 y cables de electrodos terminales de cobre*2, 1 pieza cada uno para su sustitución)

- Célula ficticia de alta potencia *1
