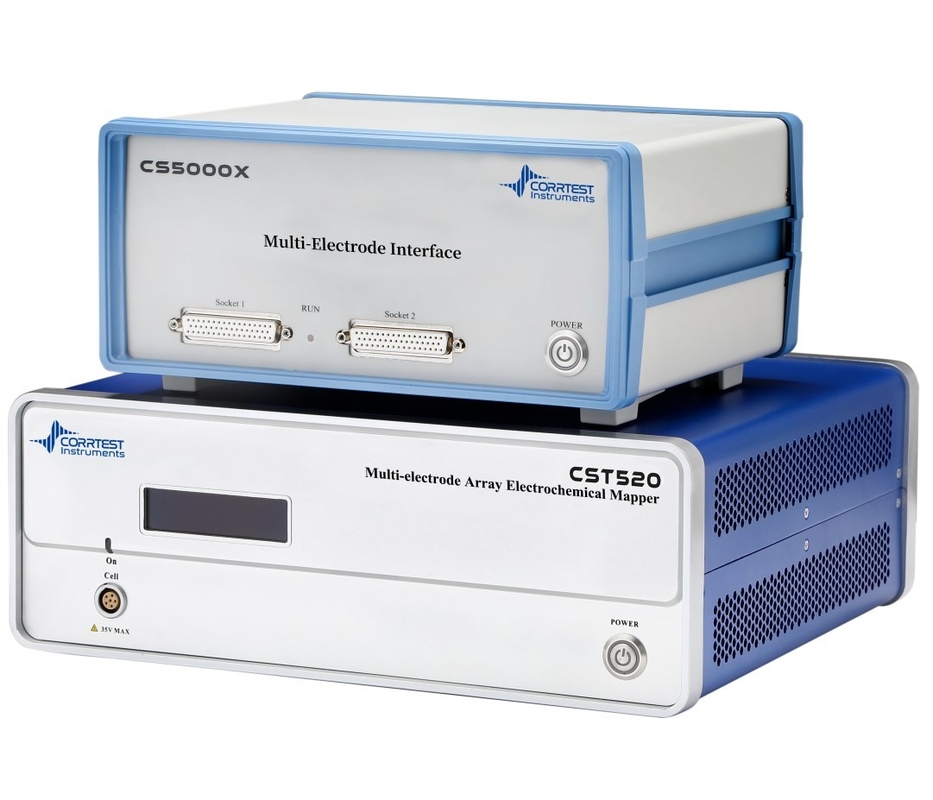

CST520 Cartógrafo electroquímico de matriz de electrodos múltiples para aplicaciones de corrosión

CST520 Cartógrafo electroquímico de matriz de múltiples electrodos

Basado en convertidores AD de alta resolución y técnicas de amperios de resistencia cero, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsAdemás, puede trabajar con el potencializador CS para mapear la distribución de impedancia en un sensor de múltiples electrodos.

Por escaneo cíclico de la distribución del potencial y de la corriente en la superficie del electrodo de la matriz,CST520 Mapeador electroquímico de matriz de múltiples electrodos puede caracterizar la distribución local de corrosión o el proceso de disolución electroquímica no uniforme de metal desnudo o metal bajo recubrimiento.

CST520 Mapeador electroquímico de matriz de múltiples electrodos puede medir con precisión el potencial del electrodo y la corriente de cortocircuito de cualquier electrodo.Es especialmente adecuado para estudiar la corrosión espontánea de los metales en estado no perturbado.

Aplicación

Este instrumento es adecuado para estudiar las características de distribución local de la corrosión de las superficies metálicas en el laboratorio.así como el estudio del mecanismo de la aparición y el desarrollo de la corrosión localPuede utilizarse ampliamente para estudiar el comportamiento de corrosión no uniforme de los metales.

Principio de trabajo

CST520 Sistema electroquímico de matriz de múltiples electrodos consta de dos partes: una interfaz de múltiples electrodos y un sistema de ensayo electroquímico.No sólo puede probar el potencial del electrodo y corriente de cortocircuito de cualquier electrodo individual, pero también mide la EIS y la curva de polarización, enriqueciendo significativamente los métodos de evaluación de la resistencia a la corrosión de los materiales.

El número de electrodosel rfacese compone principalmente de circuito de comunicación RS485, circuito de expansión IO, circuito de matriz de relé 10x10, circuito MCU, etc. Soporta hasta 100 canales de conmutación de electrodos de matriz,con velocidad de conmutación de hasta 100 Hz.

El cartógrafo electroquímicopuede no sólo llevar a cabo ensayos de electrodos de matriz, sino que también sirve como una estación de trabajo potencialista/electroquímica independiente con todas las técnicas para las mediciones de corrosión,como el potencial de circuito abierto (OCP), curva de polarización (Tafel), polarización lineal (LPR), EIS, curva M-S y ruido electroquímico (ECN) etc.

Escaneo de potencia y corriente

El CST520 puede lograr un escaneo cíclico de potencial/corriente de la superficie, o un escaneo de potencial/corriente versus tiempo de cualquier electrodo individual, con una pantalla de distribución de potencial/corriente en tiempo real.Los datos se pueden importar a Origin para mostrar los gráficos 3D.

Como se muestra en la imagen anterior, muestra la distribución potencial/actual.La corriente negativa también aparece en las mismas áreas en el diagrama de distribución de corrienteLa corriente negativa significa corriente del ánodo, lo que indica que se produce una corrosión más severa en estas tres áreas de la superficie del electrodo.

Distribución del módulo de impedancia en un electrodo de haz de alambre 10 ́10

Especificaciones deCST520 Cartógrafo electroquímico de matriz de múltiples electrodos

El rango de potencialidad: ±10V, ±5V, ±2,5V

Precisión de control potencial: 0,1% de la escala completa ± 1 mV

Rango de corriente: 2nA~2 A,10 rangos

Corriente de salida máxima: ±2A

Precisión de control de corriente: 0,1% de la escala completa

Tasa de cambio de canal: 100 Hz

Interfaz de expansión: RS485 115200bps

Fuente de alimentación: AC 220V

Suministro estándar:

CST520 Instrumento de mapeo electroquímico con múltiples electrodos * 1 conjunto

CS5000X Interfaz de múltiples electrodos*1 conjunto

Conjunto de software*1

El cable de electrodo de expansión* 3 ((WE/SE/AGND(WE99))

El cable de entrada del electrodo de referencia*1

El cable de entrada del contador de electrodos *1

El cable de comunicación DB9 *1

Q235 Acero carbono 10*10 electrodo de matriz *1

Cables de electrodos *2

El cable de alimentación *2

Cable de conexión USB*1

Celular ficticia *1

Servicio postventa

garantía: 3 años

Servicio gratuito de actualización de software

Servicio de reparación gratuito dentro de la garantía
